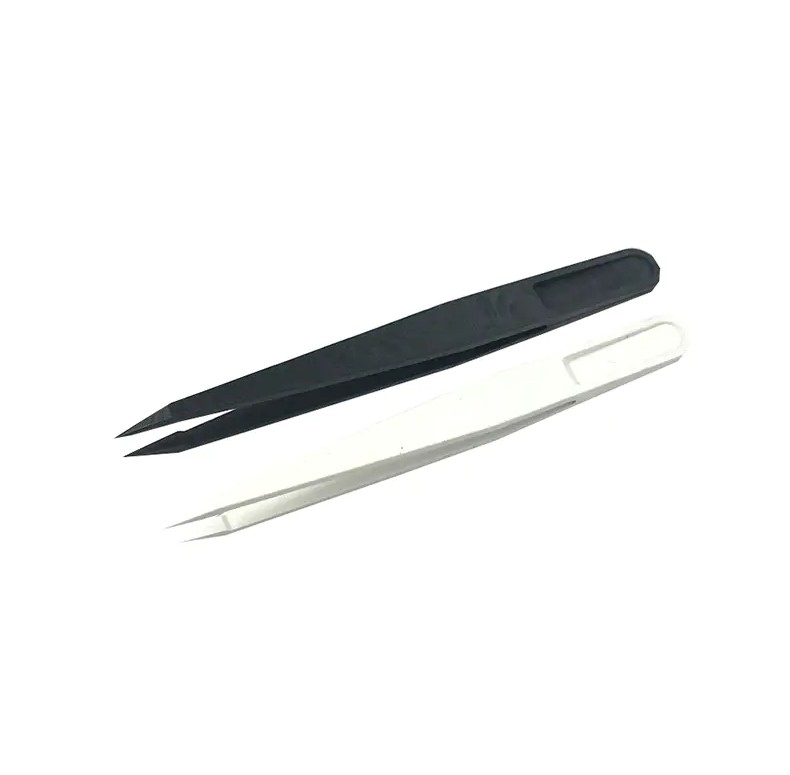

Український정전기 방지 소모품 시리즈 전자 제조, 반도체 패키징 및 정밀 기기 산업에서 정전기 방전(ESD) 위험을 줄이기 위한 중요한 재료 시스템입니다. 개인 보호 장갑부터 환경 제어 재료까지 포괄적인 정전기 방지 소모품 시스템은 생산 시 정전기 손상률을 90% 이상 줄여 제품 수율 및 신뢰성에 대한 1차 방어선 역할을 할 수 있습니다.
정전기 방지 장갑: 인력 정전기 제어를 위한 핵심 장비
전자제품 제조 작업장에서 인체는 정전기의 주요 원인 중 하나입니다. 일반적인 사람은 최대 정전압을 생성할 수 있습니다. 3,000~5,000V 걷는 동안 최신 CMOS 칩은 종종 전압 허용 임계값이 아래에 있는 경우가 많습니다. 100볼트 . 정전기 방지 장갑은 내장된 전도성 섬유 또는 표면 코팅을 통해 인체의 정전기를 접지 시스템으로 안전하게 전달하여 저항 값을 다음 범위 내에서 안정적으로 유지합니다. 10⁶~10⁹옴 .
주요 재료 유형 및 적용 시나리오
| 재료 유형 | 핵심특성 | 일반적인 응용 분야 | 저항 범위 |
|---|---|---|---|
| PVC 장갑 | 방수, 매끄러운 표면, 먼지 방지 | 전자 조립, 반도체 테스트 | 10⁶~10⁹Ω |
| 니트릴 장갑 | 내유성, 내화학성, 탄성 우수 | 정밀 납땜, 칩 패키징 | 10⁶~10⁹Ω |
| PU 코팅 장갑 | 가볍고 통기성이 뛰어나며 민감한 터치 | 고정밀 조립, 광학 검사 | 10⁶~10⁸Ω |
| 니트 전도성 장갑 | 면 기반의 전도성 원사로 편안하고 내구성이 뛰어납니다. | 장시간 작업, 일반 보호 | 10⁵–107ΩΩ |
니트릴 소재의 내유성 특성을 예로 들면 웨이브 솔더링 및 리플로우 솔더링 공정에서 특히 탁월합니다. 실험 데이터에 따르면 적격한 정전기 방지 니트릴 장갑을 사용한 후 납땜 공정에서 정전기 손상 불만률이 0.8%~0.05% 미만 .
포장 및 운송 소모품: 정전기 절연 장벽 구축
구성 요소는 보관 및 운송 중에도 정전기 위협에 직면합니다. 정전기 방지 포장용 소모품은 금속화 필름이나 전도성 코팅 기술을 통해 전자파 차폐층을 형성하여 99% , 외부 정전기장이 내부 민감한 장치를 방해하는 것을 효과적으로 차단합니다.
주요 포장 소모품 유형
- 정전기 방지 차폐 가방: 내마모성 폴리에스테르 외부층, 알루미늄 호일 차폐 중간층, 정전기 방지 폴리에틸렌 내부층으로 구성된 다층 복합 구조로 표면 저항이 10⁴ ~ 10⁶Ω으로 제어됩니다.
- 정전기 방지 버블 백: 쿠션 보호 위에 전도성 코팅을 추가하여 깨지기 쉬운 정밀 장치의 운송 보호에 적합합니다.
- 정전기 방지 물집 트레이: 표면저항이 10⁴~10⁶Ω인 전도성 PS 또는 PP 소재로 제작되어 칩, LED 등 표준화된 부품의 일괄 회전율에 사용됩니다.
반도체 패키징 및 테스트에서 표준 정전기 방지 차폐 백에 포장된 IC 칩은 제로 이후 정전기 고장률 72시간 운송 진동 테스트에서 보호 포장이 없는 비교 그룹은 실패율이 2.3% .
환경 제어 소모품: 소스에서 정전기 축적 제거
인력 및 자재 보호 외에도 생산 환경의 정전기 제어도 마찬가지로 중요합니다. 환경 정전기 방지 소모품은 공간적 정전기 분포 특성을 변경하여 작업장의 전체 정전기 전위를 안전 임계값 내로 유지합니다.
핵심 환경 제어 솔루션
- 정전기 방지 바닥재: 시스템 저항이 10⁵ ~ 10⁸Ω인 전도성 PVC 또는 에폭시 수지로 제작되었으며 접지 구리 스트립과 함께 사용되어 직원이 지면으로 걸어갈 때 발생하는 정전기를 방전합니다. 0.1초 .
- 이온화 송풍기: 양이온과 음이온을 방출하여 물체 표면의 정전기를 중화하며, 내부에서 밸런스 전압이 제어되어 비접촉 정밀 워크스테이션에 적합합니다. ±50V .
- 정전기 방지 작업대 매트: 분산형 상단 레이어와 전도성 하단 레이어가 있는 이중 레이어 구조로 손목 스트랩과 함께 사용할 때 완전한 개인 접지 회로를 형성합니다.
- 정전기 방지 청정실 의류: 전도성 섬유가 내장된 폴리에스테르 필라멘트로 제작되었으며 표면 전하 밀도가 아래입니다. 0.6μC/개 , ISO Class 5 클린룸에서 낮은 먼지 발생과 낮은 정적 성능을 유지합니다.
특정 LCD 패널 제조업체가 전체 환경 정전기 방지 소모품 세트를 구현한 후 작업장의 평균 정전기 전위가 1,200볼트 아래로 80볼트 , 제품 수율 향상 1.8%포인트 , 연간 경제적 이익은 수천만 달러를 초과했습니다.
소모품 청소: 청결도와 정전기 제어의 균형
고급 전자제품 제조에서는 세척 작업 자체로 인해 정전기나 미립자 오염이 발생할 수 있습니다. 정전기 방지 청소용 소모품은 닦아내는 과정과 흡착하는 과정에서 추가적인 정전기가 발생하지 않고 2차 오염이 발생하지 않는 특수 소재로 설계되었습니다.
주요 청소 소모품 카테고리
| 제품명 | 소재 | 표면저항 | 입자 생성 | 주요 용도 |
|---|---|---|---|---|
| 정전기 방지 물티슈 | 폴리에스테르 전도성 원사 | 10⁶~10⁹Ω | ≤0.3mg/개 | 정밀렌즈, 웨이퍼 와이핑 |
| 정전기 방지 면봉 | 전도성 플라스틱 손잡이 보푸라기 없는 면 팁 | 10⁴~10⁶Ω | ≤0.1mg/개 | 좁은 공간, 접점 청소 |
| 정전기 방지 끈끈한 롤러 | 전도성 PE 필름 | 10⁵–107ΩΩ | ≤0.05mg/cm² | 워크스테이션, 장비 표면 먼지 제거 |
| 정전기 방지 진공 픽업 도구 | 전도성 POM ESD 실리콘 흡입 컵 | 10⁴~10⁶Ω | 입자 발생 제로 | 칩 픽업, SMT 작업 |
웨이퍼 다이싱 후 세정 공정에서 일반 와이핑 재료를 정전기 방지 와이프로 교체하면 다음과 같은 정전기 흡착으로 인한 입자 잔류 결함이 감소합니다. 67% , 후속 패키징 프로세스의 신뢰성을 크게 향상시킵니다.
조달 및 품질 관리 필수 사항: 소모품 성능 표준 보장
정전기 방지 소모품의 성능 일관성은 보호 효과에 직접적인 영향을 미칩니다. 조달 및 사용 시 다음 지표의 우선순위를 지정해야 합니다.
주요 테스트 매개변수
- 표면 저항/부피 저항: 값이 선언된 범위 내에 있는지 확인하기 위해 ASTM D257 표준에 따라 절연저항계로 테스트되었습니다.
- 정적 감쇠 시간: 1,000V에서 100V로 감쇠하는 시간은 다음보다 작아야 합니다. 2초 , MIL-STD-3010 요구 사항을 충족합니다.
- 청결도 수준: 액체 입자 계수기로 테스트한 ISO 클래스 5 환경용 소모품은 ≥0.5μm 입자 수(입방미터당 100개 이하)를 충족해야 합니다.
- 차폐 효과: 차폐 백 소모품의 경우 감쇠 능력이 도달하는지 확인하십시오. 40dB 이상 정전기장 테스터를 사용합니다.
또한 소모품 보관 조건도 마찬가지로 중요합니다. 정전기 방지 장갑은 상대 습도가 다음과 같은 환경에서 빛을 피하여 보관해야 합니다. 40%~60% 건조 또는 UV 노출로 인한 전도성 코팅 노화를 방지합니다. 무작위로 검사하는 것이 좋습니다 5% 저항성 재테스트를 위해 각 배치의 샘플을 수집하고 추적 가능한 품질 기록을 확립합니다.
업계 동향: 지능형 개발과 친환경 개발을 동시에 병행
전자부품이 진화함에 따라 7nm 이하 프로세스 노드, 정전기 보호 요구 사항이 점점 더 엄격해지고 있습니다. 정전기 방지 소모품 산업은 크게 두 가지 방향으로 나아가고 있습니다.
기술 진화 방향
- 스마트 모니터링 통합: 차세대 정전기 방지 손목 스트랩과 작업대 매트에는 마이크로 센서가 내장되어 접지 저항과 정전기 전위를 실시간으로 모니터링하고 데이터는 IoT를 통해 MES 시스템에 업로드되어 보호 상태를 디지털 방식으로 관리합니다.
- 바이오 기반 소재 대체: 석유계 플라스틱을 폴리유산(PLA), 바이오 기반 나일론으로 대체해 생분해성 정전기 방지 포장재 개발 30% 산업 탄소 배출량 감소 2030 .
- 나노 코팅 기술: 그래핀 또는 탄소 나노튜브 전도성 코팅을 사용하여 내부 저항 균일성을 향상시킵니다. ±5% 투명성과 유연성을 유지하면서.
업계 예측에 따르면 전 세계 정전기 방지 소모품 시장은 45억 달러 에 의해 2028 , 복합 연간 성장률은 약 50%로 유지됩니다. 6.5% . 아시아태평양 지역은 반도체 및 전자제품 제조 클러스터를 활용하여 55% 시장 성장.
